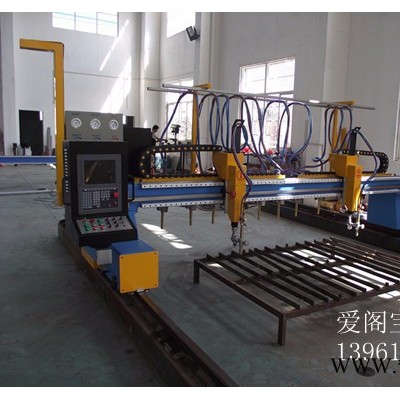

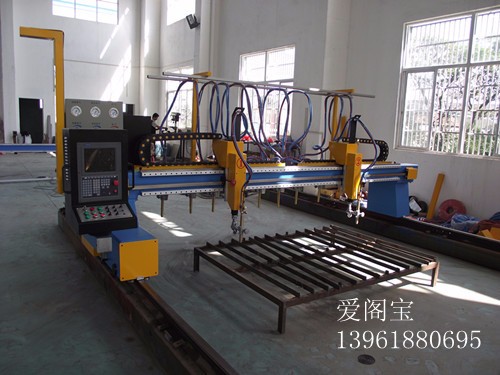

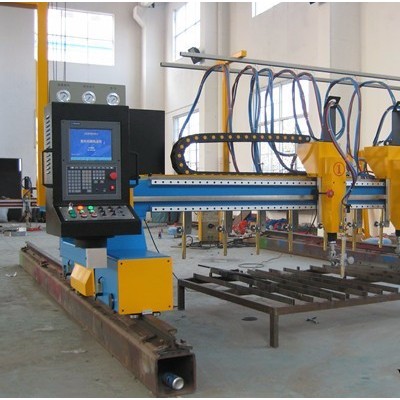

无锡爱阁宝--CNC4000龙门式数控切割机
技术简介:
整机结构：由数控系统、编程下料软件、横梁滑座采用箱式桁架焊接结构、传动装置齿轮齿条无间隙传动，配置台湾高精度行星减速机。火焰气路切割系统，自动点火装置、电路部分：全部采用进口**元器件和曲挠电缆、日本伺服驱动器和伺服电机、拖链等构成。整机工作性能稳定，运行平稳，动态特性好，控制精度高，能够切割由直线和圆弧构成的任何形状的毛坯或零件。
该设备主要用于碳钢板材的下料加工。设备的操作过程从点火-预热-切割-自动完成切割过程，至整张钢板切割结束均由计算机程序控制自动完成。重负荷设计标准的机器系统能够实现高精度运行并提供优良的切割质量 。

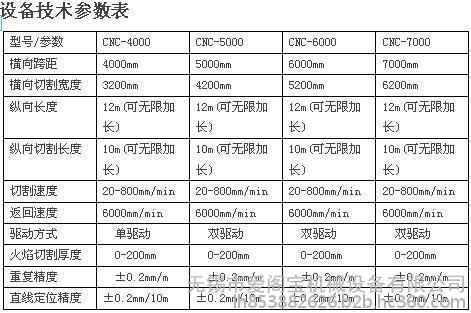

1 机器型号、规格及技术参数
1.1 型号：CNC4000数控火焰切割机
- 轨 道 跨 距：4000 mm
- 切割宽度：3200 mm
- 轨 道 长 度：12000 mm
- 切割长度：10000mm
1.2 性能参数
1.2.1 快速行程速度：0－6000 mm/min 无级可调
1.2.2切割速度范围：50－1000 mm/min
1.2.3 驱动方式：双边驱动
1.2.4 割炬升降行程：200 mm
1.2.5 割炬数量及排列：2个；Ⅰ、主割机火焰单割炬一套，
Ⅱ、副割机火焰单割炬一套，
1.2.6点火装置:自动点火装置2套
1.2.7调高装置：自动电容式调高装置2套
1.2.7切割材料种类：碳钢
1.2.8火焰切割介质：氧—乙炔（或氧—丙烷）；
1.2.9 火焰切割厚度：碳钢6－150mm，
1.2.10火焰穿孔厚度：80 mm
1.2.12重复精度：± 0.3 mm
1.2.13切割表面光洁度：Ra12.5
1.2.14操作台位置：左侧
1.2.15机身颜色：蓝色
