品牌:LJT
品牌:LJT

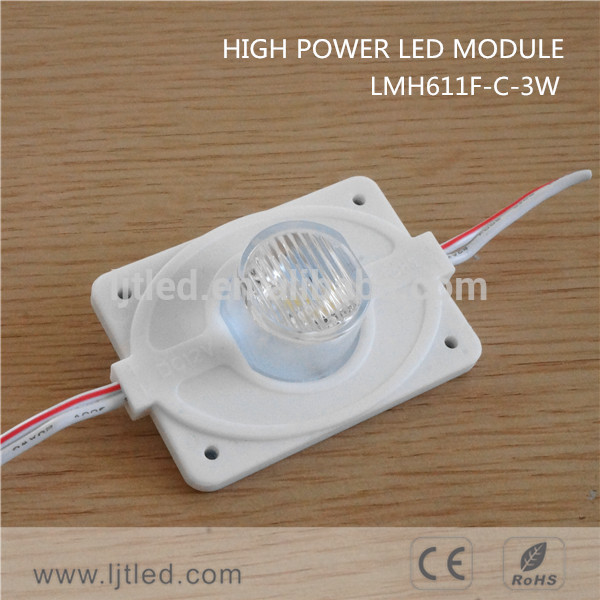

型号:LMH661F-C-3W
起订:20个
供应:100000个
发货:3天内
| 品牌 | LJT |
|---|---|
| 型号 | LMH661F-C-3W |
| 加工定制 | 是 |
| 种类 | 艾杰特 测发光 led注塑模组 透镜模组 |
| 光源形状 | 测发光 透镜 |
| 光源种类 | 测发光 5050模组 |
| 光源分布位置 | 测发光 |
| 显示模式 | 测发光 |
| 显示颜色 | 白色 |
| 规格尺寸 | 61*40*17.6mm |
| 膜板材质 | 20 |
| 膜厚 | 10 |
| 光片厚度 | 20 |
| 偏光角度 | 45×15° |
| 连接方式 | 串联 |
| 质保 | 3年 |
| 防水等级 | IP65 |
| 色温 | 8000～24000K |
| 发光角度 | 45×15° |
| 功率 | 3W |
购买前请先联系我们。QQ：1142450980
购买前请先联系我们。QQ：1142450980
购买前请先联系我们。QQ：1142450980
产品特点：
1）注塑工艺,特殊的光学设计
2）恒压驱动器，12 v恒定电压、稳定和安全。
3）寿命50000小时
4）PVC盖,环氧树脂胶密封，防水IP65
5）品牌:LJT
6）认证:CE&RoHS
配置参数:
序号. | 项目 | 参数 |
1 | 模组尺寸 | L61*W40*H17.6mm |
2 | L型号 | 1灯 5050模组 |
3 | 驱动方式 | 恒压驱动 |
4 | 输入电压 | DC12V |
5 | 发光角度 | 45*15度 |
6 | 功率 | 3W |
7 | 光通量 | 190lm |
8 | 显色指数 | 70 |
9 | 色温 | 8000～24000K |
10 | 颜色 | 白 |
11 | 结构和原材料 | 玻铅板 |
12 | 最大连接数量(PCS) | 20(typ) |
13 | 防水 | IP65 |
14 | 工作温度 | -40~+50°C |
15 | 储存温度 | -50~+60°C |
16 | 质保 | 3年 |

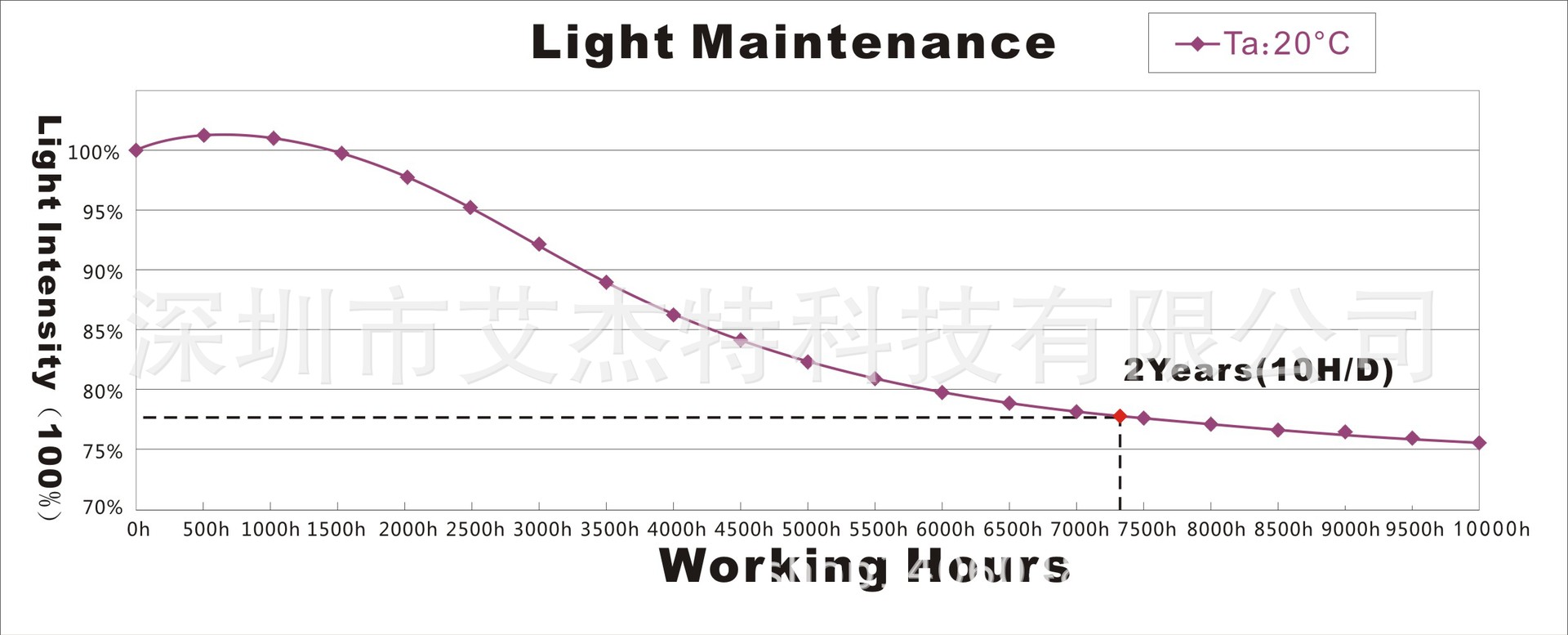

光衰曲线图：

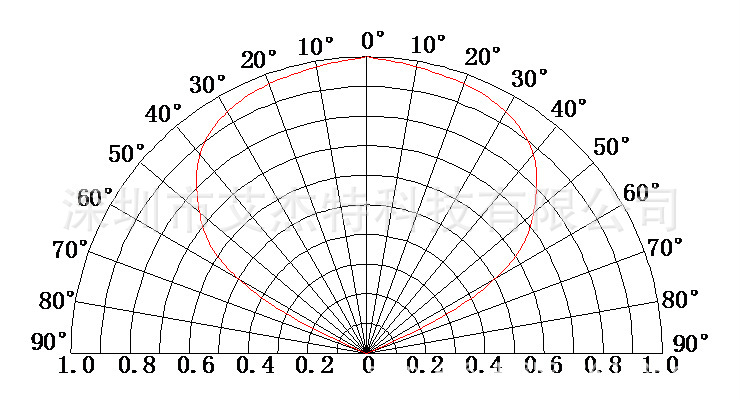

发光角度图
应用说明：
安装方式：
1、安装前应将灯箱固定板表面擦拭干净，确保接触面干净，撕开模组背面胶表层保护膜，初步固定好产品，再用玻璃胶辅助固定。
2、模组上留上2个Φ2.5mm安装孔，可用Φ2mm*8镙丝固定于底板。
产品型号 | 灯箱厚度 dh（mm） | 模组横向中心距 dx（mm） | 模组纵向中心距 dy（mm） | 模组排布密度 (pcs/m2) | 表面照度 (lux) |
LMH661F-C-3W | 100 | 100 | 100 | 100 | 1076 |
备注: 1、 面板为3mm厚的亚克力板，透光率为：60% 以上数据仅供参考，以实际情况为准 | |||||
包装说明：
1、 外箱尺寸：490mm*450mm*220mm。
2、 每串为20pcs模组，每个铝箔袋装5串100pcs模组。
3、 外箱装30袋共3000pcs模组。
4、 重量：21.9kg。
上述包装数量和重量只针对图示包装方式，当为其他包装方式时包装数量和重量会存在差异，具体以实物为准。
注意事项：
该款产品不具有短路、过载保护等功能，所选取的供电开关电源必须具有短路、过载保护等功能，并且电源的输出电压必须与模组的工作电压匹配；LED模组电源极性不能相互接反，带红色线边线为电源正极，纯白色线为电源负极；每串最多只能连接20片模组，不建议串更多模组，否则会影响亮度及可能会出现安全隐患，超过20片模组连接时，建议20片串联后再并联；选择开关电源时应根据LED模组的实际功率预留20%－30%余量，选择连接导线线径时也需根据电流大小适当放大些余量。不可安装在可燃物体内使用，无论什么情况下，产品不能被隔热衬垫或类似材料盖住；安装和更换产品时，必须切断电源，保证人身安全；该款模组不宜用作调光场所下使用；当发现产品工作异常（自熄、闪烁）时，请检查供电电源是否供电及及输出电压是否正常,如果都正常故障仍未排除,需更换产品；本产品限灯箱、发光字等表面有防护的场所使用，禁止直接裸露在室外和雨水淋到的地方使用；执行标准：GB-24819 GB/T-24823 GB/T-24824
