品牌:LJT
型号:LMI484F
加工定制:是
起订:20件
供应:100000件
发货:3天内
| 型号 | LMI484F |
|---|---|
| 加工定制 | 是 |
| 品牌 | LJT |
| 安装方式 | 双面胶或者螺丝钉 |
| 额定电压 | 12V |
| 亮度 | 160lm |
| 模组尺寸 | 48*36*4.3mm |
| 使用环境 | 室内，半户外，灯箱 |
| 显示方式 | 背光源，直射，加透镜 |
| 显示颜色 | 白色 |
| 质保 | 3年 |
| 发光角度 | 160度 |
| 光通量 | 190lm |
| 功率 | 2W |
| 色温 | 15000～22000 K |
购买前请先联系我们。QQ：1142450980
购买前请先联系我们。QQ：1142450980
购买前请先联系我们。QQ：1142450980

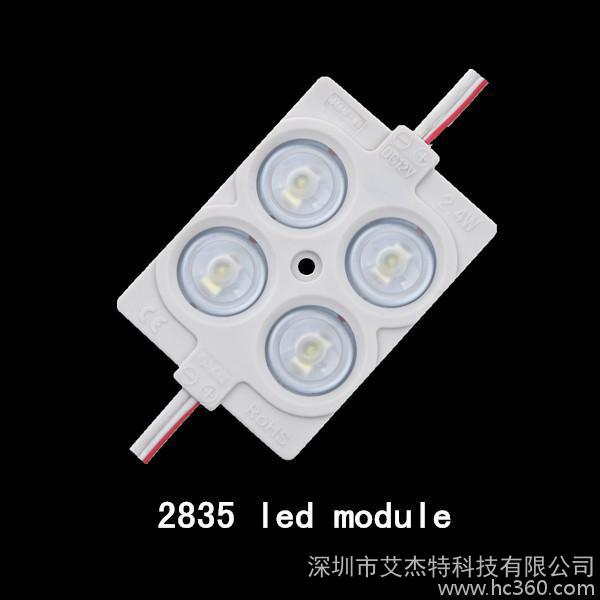

产品特点 > >
● 采用2835贴片灯珠做光源，带热沉基板，导热性能更佳；● 采用恒流驱动，可以保持整串产品亮度一致，工作更稳定；● 采用铝基板做为LED灯珠和恒流器件的载体，散热性能更佳；● 二次扩光光学设计，发光视角达160度，无光斑，色均匀度好；● 密封性好：防潮、防水、防尘、抗冲击；● 防护等级达IP65；● 采用包塑工艺，造型新颖，美观大方；● 所有原材料均符合RoHS标准；● 使用寿命长，故障率极低。产品说明 > >

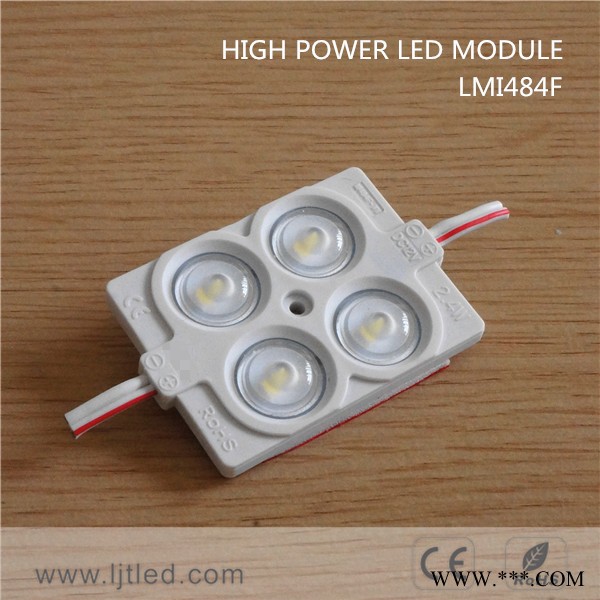

LMI484F是最新推出的中功率级LED模组光源，本款产品采用二次配光技术，采用透光率极高的PMMA材质制成透镜，将LED发光角度扩散至160度，解决了中功率光源在广告标识行业中使用出现亮点及亮度不均匀等问题。LED工作电路也设定为恒流驱动，可以有效预防因电源供电不稳引起的对LED使用寿命的影响，此款产品采用包胶工艺制成，防护性能佳，外观设计新颖，产品已申请实用新型专利和外观专利。
配置参数 > >
相关参数 (室温=25℃) | |||||||
项目 | 参数 | 单位 | |||||
LED类型 | 2835 | ||||||
LED数量 | 4 | PCS | |||||
| 级联数量 | 20 | PCS | |||||
产品尺寸 | 48*36*4.3 | mm | |||||
产品功率 | 2.4±10％ | W | |||||
输入电压 | DC12V | V | |||||
输入电流 | 0.2 | A | |||||
表面温度 | < 40 | ℃ | |||||
| 工作温度 | -20～ +45 | ℃ | |||||
储存温度 | -30～ +60 | ℃ | |||||
防护等级 | IP65 | - | |||||
光电特性 (室温=25℃) | |||||||
| 测试项目 | 测试条件 | 符号 | 参 数 | 单位 | |||
最小 | 典型 | 最大 | |||||
| 相关色温 | DC12V | CCT | 15000 | 18000 | 22000 | K | |
| 显色指数 | DC12V | CRI | 70 | 75 | 80 | -- | |
光通量 | DC12V | Φ | - | 190 | - | lm | |
光效 | DC12V | LPW | - | 79 | - | lm/W | |
| 可视角度 | DC12V | Wd | -- | 160 | -- | Deg | |

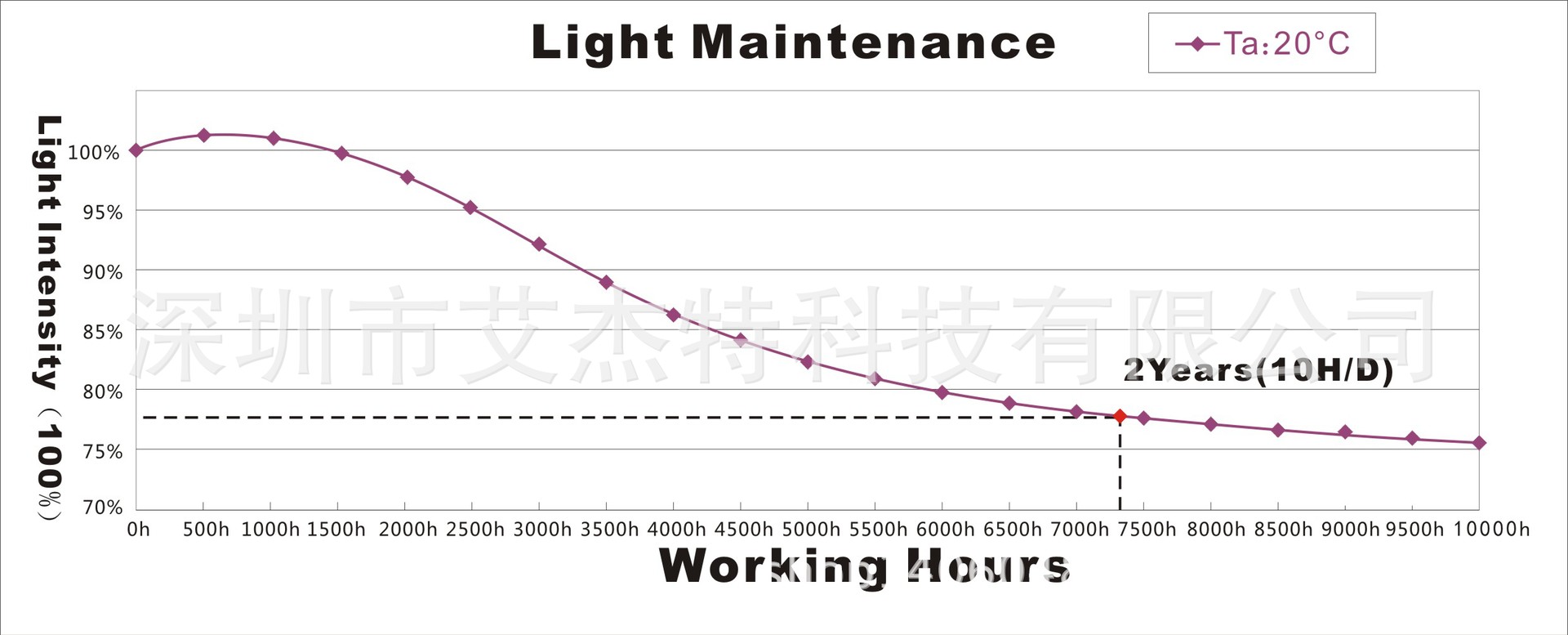

光衰曲线图 > >

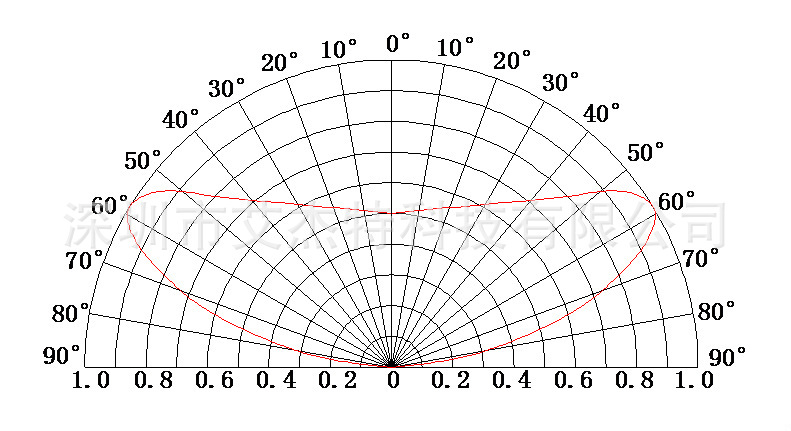

发光角度图 > >
尺寸图 > > 82*18*5.5mm
应用说明 > >
安装方式：
1、安装前应将灯箱固定板表面擦拭干净，确保接触面干净，撕开模组背面胶表层保护膜，初步固定好产品，再用玻璃胶辅助固定。
2、模组上留上2个Φ2.5mm安装孔，可用Φ2mm*8镙丝固定于底板。
产品型号 | 灯箱厚度 dh（mm） | 模组横向中心距 dx（mm） | 模组纵向中心距 dy（mm） | 模组排布密度 (pcs/m2) | 表面照度 (lux) |
LMI484F | 120 | 150 | 150 | 40 | 1583 |
备注: 1、 面板为3mm厚的亚克力板，透光率为：60% | |||||
包装说明 > >
1、 外箱尺寸：490mm*450mm*220mm。
2、 每串为20pcs模组，每个铝箔袋装5串100pcs模组。
3、 外箱装30袋共3000pcs模组。
4、 重量：21.9kg。
上述包装数量和重量只针对图示包装方式，当为其他包装方式时包装数量和重量会存在差异，具体以实物为准。
注意事项 > >
该款产品不具有短路、过载保护等功能，所选取的供电开关电源必须具有短路、过载保护等功能，并且电源的输出电压必须与模组的工作电压匹配；LED模组电源极性不能相互接反，带红色线边线为电源正极，纯白色线为电源负极；每串最多只能连接20片模组，不建议串更多模组，否则会影响亮度及可能会出现安全隐患，超过20片模组连接时，建议20片串联后再并联；选择开关电源时应根据LED模组的实际功率预留20%－30%余量，选择连接导线线径时也需根据电流大小适当放大些余量。不可安装在可燃物体内使用，无论什么情况下，产品不能被隔热衬垫或类似材料盖住；安装和更换产品时，必须切断电源，保证人身安全；该款模组不宜用作调光场所下使用；当发现产品工作异常（自熄、闪烁）时，请检查供电电源是否供电及及输出电压是否正常,如果都正常故障仍未排除,需更换产品；本产品限灯箱、发光字等表面有防护的场所使用，禁止直接裸露在室外和雨水淋到的地方使用；执行标准： GB-24819 GB/T-24823 GB/T-24824
